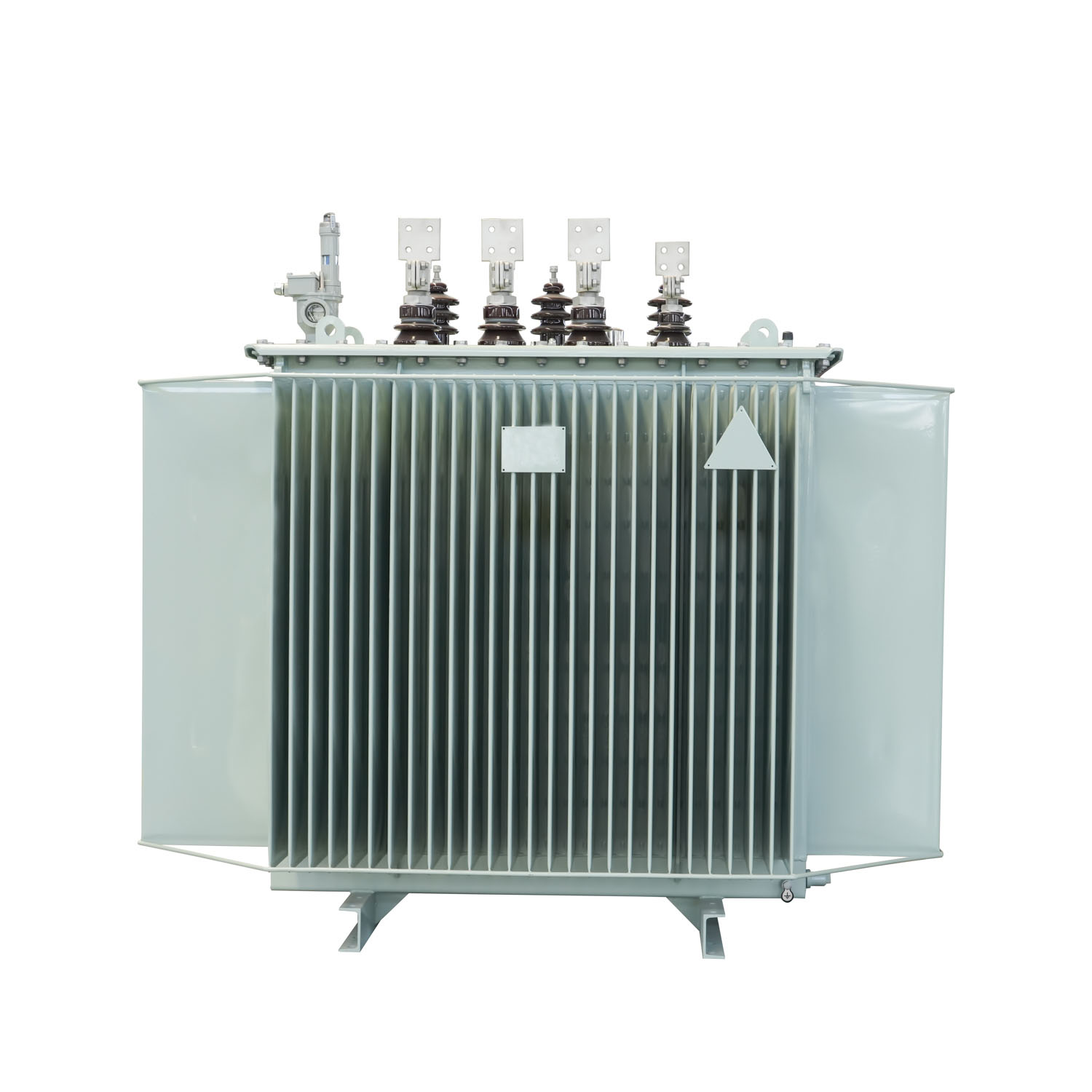

S11油浸式变压器特点

  S11型变压器是2000年左右推广应用的“第11代”节能型配电变压器，主要用于替代老式的S7、S9系列。它并非当今最先进的技术，但在许多仍在运行的电网中存量巨大，且其设计理念奠定了后续更高效产品的基础。

主要特点分析

1. 铁芯结构：全斜接缝、无孔绑扎

· 技术描述：S11普遍采用卷铁芯或叠积式全斜接缝铁芯，彻底淘汰了S7时代的直缝叠片。全斜接缝使磁力线在拐角处平滑过渡，接缝处的气隙小且均匀。

· 专业优势：

  · 空载损耗显著降低：这是其最核心的改进。减少接缝处的磁阻和磁通畸变，大幅降低了铁芯的涡流损耗和磁带损耗。相比S9，空载损耗平均下降约20-30%。

  · 空载电流减小：励磁电流降低，改善了电网的功率因数。

  · 噪声更低：铁芯受力更均匀，减少了因磁致伸缩引起的振动噪声。

2. 绕组与材料

· 绕组：通常采用铜导线（导电率高，损耗低），层式或螺旋式结构。绝缘材料等级为A级（105℃），采用优质绝缘纸和漆包线，提高了耐热和电气强度。

· 导线工艺：部分型号开始采用换位导线或组合导线，以降低绕组的涡流损耗（负载损耗的一部分）。

3. 损耗性能 - 符合GB/T 6451标准

· 空载损耗 (P0)：S11的核心优势所在。通过改进铁芯结构和采用优质硅钢片（通常是30ZH140或更好的高导磁冷轧取向硅钢片）实现。

· 负载损耗 (Pk)：与S9相比，负载损耗基本持平或略有优化，但并非其改进重点。总损耗（空载+负载）的降低主要得益于空载部分的贡献。

· 能效水平：无，现已落后于最新的能效标准（GB 20052-2024）。

4. 油箱与散热

· 管式散热：采用扁管或片式散热器，散热面积大，效率高。

· 密封性：多数为全密封结构（波纹油箱或膨胀式散热器），油与空气完全隔离，防止了绝缘油的老化和吸潮，大大减少了维护工作量（免吊芯检查周期长）。

5. 运维特点

· 可靠性高：技术成熟，结构简单，经过长期运行验证，故障率相对较低。

· 维护方便：全密封型基本免维护。但非全密封型仍需定期检查油位、吸湿器等。

· 防火与环保：作为油浸式变压器，存在易燃风险，需安装在独立变电站或户外。废旧变压器油的处理需符合环保规定。

与前后代产品的对比

特性 S9 (前一代) S11 (本代) S13 / SH15 (新一代)

铁芯技术 叠片，半直半斜/全斜接缝 全斜接缝无孔绑扎，或卷铁芯 立体卷铁芯(S13) 或 非晶合金(SH15)

核心材料 常规冷轧取向硅钢 优质高导磁硅钢片 超优硅钢片 或 非晶合金带材

空载损耗 基准 (较高) 比S9降低 ~25% 比S11再降低 ~25-70% (非晶合金更优)

负载损耗 基准 与S9相当或略优 优化设计，进一步降低

能效等级 已淘汰 (低于三级) 三级能效 一级或二级能效

制造成本 较低 中 较高（尤其非晶合金）

全生命周期成本 高 (电费成本高) 较低 最低 (对于负载率低的应用)

优缺点总结

优点：

1. 节能性提升：相比S7/S9，空载损耗显著降低，对于负载率波动大、轻载运行时间长的农村电网等场景，节电效果明显。

2. 技术成熟可靠：设计和制造工艺非常成熟，运行稳定，维护成本低。

3. 初始投资适中：在节能变压器中，其购置价格具有竞争力，性价比高。

4. 低噪音：优于早期型号，适合对噪声有一定要求的居民区。

缺点/局限性：

1. 能效已落后：按最新国家标准，已属于相对淘汰产品。新建或改造项目国家已推荐使用S13/S14/SH15等更高能效型号。

2. 节能潜力有限：相比于非晶合金变压器（空载损耗可降低60-80%），其节能天花板较低。

3. 存在火灾风险：所有油浸式变压器的共性缺点。

专业应用建议

· 现状评估：对于仍在运行的S11变压器，如果运行状态良好，从经济性考虑，不必立即更换。但需关注其运行损耗成本。

· 新建与替换：在国家电网公司现行招标及能效提升计划中，S11已不再被推荐用于新项目。应优先选择符合GB 20052-2024中1级或2级能效要求的变压器，如S13型立体卷铁芯变压器或SH15型非晶合金变压器，尤其对于负载率长期低于30%的场合，非晶合金变压器经济性极佳。

· 适用场景：目前可能仅见于一些对初始投资极其敏感、且对后期运行电费不敏感的非重点项目，或作为用户内部老旧设备的备品。

结论

S11型油浸式变压器是我国配电变压器节能化进程中的一个重要里程碑，它通过铁芯结构和材料的优化，显著降低了空载损耗，在当时具有明显的技术和经济优势。然而，在“双碳”目标和能效标准不断提升的今天，其技术性能已显滞后。从专业角度看，对其进行评估或选型时，应将其置于技术发展脉络中，充分认识到其历史贡献、当前定位（存量运行主力但非前沿）以及被更高能效产品替代的必然趋势。

我公司生产的S11型变压器，容量涵盖30KVA~20000KVA，配变主变均有，电压从6KV~35KV，产品应用到各行各业，远销国内外，欢迎大家前来考察咨询！！
